ВКО — это не универсальный концевой выключатель в привычном смысле, а редукторный блок, рассчитанный на одну конкретную задачу: контроль крайних положений шибера задвижки с электроприводом. Главное отличие лежит в принципе срабатывания. Рычажный или роликовый выключатель реагирует на механическое нажатие движущейся частью механизма. Концевой выключатель ВКО ничего не «нажимает»: он через червячный редуктор отсчитывает обороты вала привода и размыкает цепь, когда их набрано заданное количество.
Из этого различия вытекает все остальное — состав изделия, наличие четырех независимых цепей, необходимость подбирать передаточное число под конкретный привод и невозможность заменить одно другим «по габаритам». Ниже разобрано, как расшифровывается обозначение, чем ВКО отличается от путевых аппаратов, от взрывозащищенного исполнения ВКВ и от бесконтактных датчиков положения, и на что смотреть при подборе.
Что означает обозначение ВКО
Аббревиатура состоит из двух частей: ВК — выключатель концевой, О — исполнение общего назначения, то есть общепромышленное, без маркировки взрывозащиты. Соседняя буква В в этой же серии означает взрывозащищенное исполнение (ВКВ). Дальше идут цифры и индексы, каждый из которых описывает конкретное конструктивное решение.
| Элемент обозначения | Что задает |
|---|---|
| ВК | выключатель концевой |
| О / В | общего назначения / взрывозащищенное исполнение |
| Первая цифра (1 или 3) | вид подсоединения проводников: 1 — с вводной коробкой под кабель диаметром до 25 мм; 3 — без вводной коробки, кабельный ввод под диаметр до 14 мм |
| Вторая цифра (1–5) | передаточное число редуктора: 1:8, 1:44, 1:50, 1:100, 1:240 |
| УХЛ1, У1, Т1 | климатическое исполнение и категория размещения по ГОСТ 15150 |
| Р, П | дополнительные индексы: Р — исполнение с резистором, П — с микропереключателями МП2101 и подсоединением проводов пайкой |
Пример: ВКО-32-УХЛ1 — общепромышленное исполнение, без вводной коробки, с передаточным числом редуктора 1:44. Ряд передаточных чисел у разных заводов-изготовителей может отличаться, поэтому конкретное значение стоит сверять с паспортом изделия, а не только с индексом в прайсе.
Как устроен и как срабатывает ВКО
Внутри корпуса находятся червячный редуктор, блок из четырех микропереключателей, указатель положения «Открыто» и «Закрыто», вводные устройства, а также внутреннее и наружное заземляющие устройства. В общепромышленном исполнении применяются микропереключатели типа МПО-1.
Вал привода через редуктор вращает кулачковый механизм, который поочередно воздействует на микропереключатели. Пока шток микропереключателя удерживается рычагом под действием пружины, цепь находится в исходном состоянии; при набранном числе оборотов рычаг освобождает шток и цепь переключается. Именно поэтому передаточное число здесь принципиально: оно должно соответствовать числу оборотов, которое совершает вал привода за полный ход шибера от одного крайнего положения до другого.
Четыре микропереключателя дают четыре независимые цепи, а не две. На практике это позволяет одновременно отключать двигатель привода в крайних положениях и выдавать сигнал «открыто/закрыто» на щит или в АСУ ТП, не разрывая цепь управления. Для контроля промежуточного положения шибера существует исполнение с резистором ППБ-3А 470 Ом ±5% с углом поворота 270° — оно дает не дискретный сигнал, а изменение сопротивления, пропорциональное положению.
Отличие от путевых и рычажных концевых выключателей
Рычажные и роликовые концевые выключатели серий ВПК, ВП и аналогов решают другую задачу: зафиксировать, что подвижный узел дошел до определенной точки траектории. Они устанавливаются на станках, конвейерах, тельферах, воротах, кран-балках. Срабатывание происходит от прямого механического воздействия на рычаг или ролик.
| Признак | ВКО | Рычажный путевой выключатель | Встраиваемый микропереключатель | Бесконтактный датчик |
|---|---|---|---|---|
| Что вызывает срабатывание | вращение вала привода через редуктор | нажатие рычага или ролика | малое перемещение штока | приближение металла или магнита |
| Что контролируется | крайние положения шибера задвижки | точка на траектории движения узла | точка внутри аппарата | положение без механического контакта |
| Число цепей | четыре | одна–две | одна | одна |
| Механический износ | есть, но нагрузка распределена через редуктор | есть, приходится на рычаг | есть | отсутствует |
Отсюда следует практический вывод: концевой выключатель ВКО нельзя заменить рычажным аппаратом на задвижке, даже если посадочные размеры совпадут. Рычажный выключатель зафиксирует только факт прихода в конечную точку и не даст ни отсчета оборотов, ни четырех раздельных цепей, ни указателя положения.

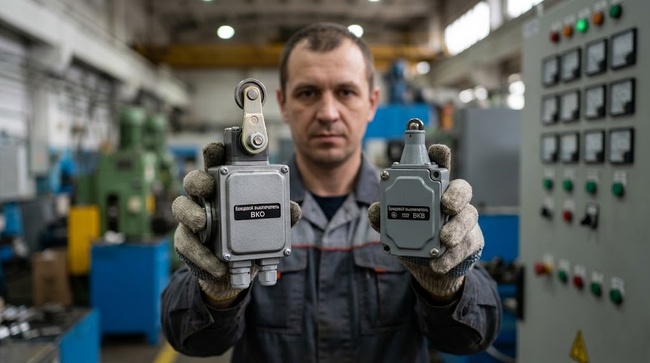

Чем ВКО отличается от ВКВ
Конструктивно и функционально это одна серия, различие — в исполнении по взрывозащите и в типе применяемых микропереключателей. Версия общего назначения комплектуется микропереключателями МПО-1 и предназначена для отраслей, где по условиям эксплуатации наличие взрывоопасных смесей исключено. Взрывозащищенное исполнение комплектуется микропереключателями типа МПВ и имеет соответствующую маркировку взрывозащиты.
Практическое следствие простое: выбор между исполнениями определяется не удобством монтажа и не ценой, а классом взрывоопасной зоны на объекте. Для оборудования, работающего во взрывоопасных средах, требования установлены техническим регламентом ТР ТС 012/2011, действующим в том числе на территории Беларуси. Установка общепромышленного исполнения во взрывоопасной зоне — это не «упрощение», а прямое нарушение условий применения.
Отличие от бесконтактных датчиков положения
Индуктивные и герконовые датчики фиксируют положение без механического контакта: у них нет рычага, штока и трущихся пар, поэтому ресурс определяется в основном условиями среды, а не количеством срабатываний. При частых циклах или сильной запыленности это преимущество.
Но задачу ВКО они решают лишь частично. Датчик дает информацию о том, что подвижная часть оказалась в зоне чувствительности, и ничего не знает о числе оборотов вала. Чтобы получить полноценное управление приводом задвижки, потребуется несколько датчиков, монтажные кронштейны и логика обработки сигналов на стороне контроллера. Редукторный концевой выключатель объединяет эти функции в одном изделии с заводским исполнением по климатике и взрывозащите, что чаще всего и определяет выбор на трубопроводной арматуре.
Как подобрать передаточное число редуктора
Передаточное число — параметр, который чаще всего подбирают неверно при замене. Логика подбора:
- Определить, сколько оборотов совершает выходной вал привода за полный ход шибера от «Закрыто» до «Открыто».
- Выбрать исполнение, диапазон которого перекрывает это число оборотов с запасом на регулировку.
- Сверить климатическое исполнение с условиями размещения: наружная установка в условиях Беларуси, узел в отапливаемом помещении и площадка под навесом дают разные требования.
- Уточнить вид подсоединения проводников — с вводной коробкой или без нее — исходя из диаметра применяемого кабеля.
Слишком малое передаточное число приведет к тому, что микропереключатели сработают до того, как шибер дойдет до крайнего положения. Слишком большое — к тому, что привод продолжит работу после посадки шибера в седло, и отключение произойдет по токовой защите или по муфте ограничения момента, а не по положению.
Типичные ошибки при подборе и замене
- Подбор «по внешнему виду и присоединительным размерам». Совпадение габаритов не гарантирует ни нужного передаточного числа, ни требуемого исполнения по взрывозащите.
- Игнорирование индексов Р и П. Исполнение с резистором и исполнение с пайкой выводов внешне почти не отличаются от базового, но схема подключения у них другая.
- Перенос номинальных данных с одного исполнения на другое. Номинальный ток, диапазон рабочих температур и сечение подключаемых жил зависят от конкретного исполнения и завода-изготовителя — эти значения нужно брать из паспорта, а не из описания соседней позиции каталога.
- Замена общепромышленного исполнения на объекте, где зона была переклассифицирована. После изменения категории зоны прежнее исполнение может перестать соответствовать требованиям, даже если оно проработало там годы.
Частые вопросы
Чем ВКО отличается от блока конечных выключателей, встроенного в сам электропривод?
Встроенный блок поставляется как часть привода и рассчитан на его конкретную модель. Отдельный концевой выключатель монтируется самостоятельно и применяется там, где привод такого блока не имеет, где требуется больше независимых цепей или где нужно вывести сигнализацию положения отдельно от цепей управления.
Взаимозаменяемы ли исполнения с разными передаточными числами?
Механически — как правило, да, электрически — тоже, но функционально нет. Изделие с другим передаточным числом будет отсчитывать иное количество оборотов, и настроить его на тот же ход шибера не получится.
Нужен ли отдельный выключатель, если положение задвижки видно по указателю на корпусе?
Указатель показывает положение только при визуальном осмотре на месте. Дистанционная сигнализация и автоматическое отключение привода в крайних положениях без коммутирующего устройства невозможны — это и есть основная функция изделия.
