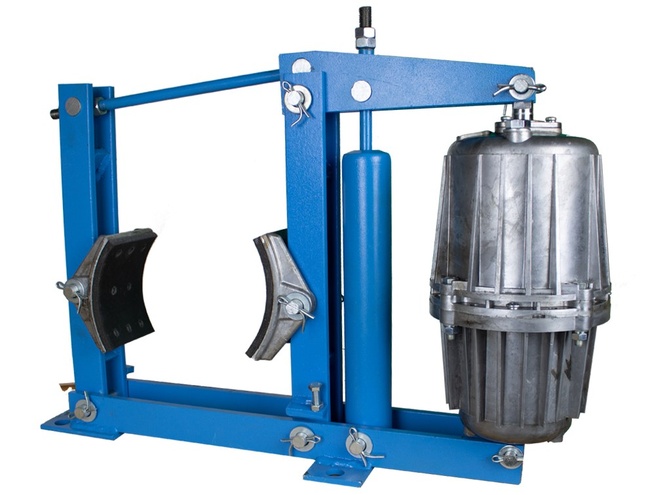

Тормоз колодочный ТКГ может не растормаживаться после отключения привода либо оставаться частично заторможенным. Чаще всего причина находится в одном из пяти узлов: гидротолкателе, рычажном механизме, тормозных накладках, электрической цепи или шарнирах. По характеру неисправности можно предварительно определить, где искать дефект: при утечке масла подозрение падает на гидротолкатель, при перекосе колодок смотрят рычаги и шарниры, а при отсутствии движения толкателя проверяют питание и сам электродвигатель.
Самая частая ошибка при таком симптоме заключается в попытке сразу увеличить ход штока или ослабить регулировку. Если механизм заклинил из-за погнутого рычага, разрушенной накладки или неисправного гидротолкателя, регулировка не устранит причину. Более того, неправильное вмешательство способно изменить рабочий зазор и привести к неполному растормаживанию.

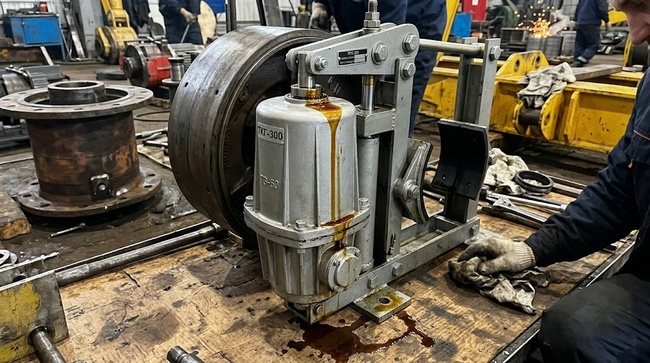

Масло выходит из гидротолкателя
Гидротолкатель создает усилие для перемещения рычажной системы тормоза. Внутри находится рабочая жидкость, а герметичность корпуса обеспечивается уплотнениями. Когда масло начинает уходить через поврежденное уплотнение или соединение, рабочий механизм перестает развивать расчетное перемещение, поэтому рычаги могут не возвращаться в исходное состояние полностью.
Характерный признак такой неисправности легко заметить при осмотре: на корпусе гидротолкателя появляются масляные следы, а величина выхода штока становится нестабильной. Если жидкость потеряна существенно, электродвигатель может работать, но механического усилия для полного растормаживания уже не хватает. Простая подтяжка регулировочной гайки здесь бесполезна, поскольку она не восстанавливает герметичность гидравлической части.
Сначала отключают оборудование от источника питания, исключают самопроизвольный запуск и осматривают корпус гидротолкателя, места соединений и шток. При подтвержденной течи проверяют состояние уплотнений и самого узла. Если поврежден корпус либо внутренняя гидравлическая часть, восстановление выполняют по документации конкретного гидротолкателя или заменяют неисправный узел.
Использовать тормоз с продолжающейся утечкой нельзя: уменьшение объема рабочей жидкости меняет рабочий ход, а повторное включение может дать уже другое перемещение штока. В отличие от регулировки механизма, устранение течи возвращает саму причину неисправности под контроль.
Деформировались рычаги или нарушилась геометрия привода
Рычажный механизм передает усилие от гидротолкателя к колодкам. Если один из рычагов погнут, имеет трещину или сместился относительно расчетной оси, колодки начинают перемещаться несимметрично. Одна сторона может отходить от барабана, а другая продолжать контактировать с его рабочей поверхностью.
Такой дефект нередко появляется после перегрузки тормоза или механического воздействия. Ошибка при ремонте тоже способна изменить геометрию: рычаг устанавливают с неправильным взаимным положением, после чего пытаются компенсировать перекос регулировкой. В результате зазор с одной стороны увеличивается, а с другой остается недостаточным.
Диагностика начинается с визуального сравнения правой и левой частей механизма. Проверяют прямолинейность рычагов, состояние отверстий под оси, крепления, пальцы и взаимное положение деталей. При отключенном приводе колодки должны перемещаться без заметного перекоса и возвращаться после снятия усилия.
Погнутый рычаг не стоит выправлять нагревом без разрешенной производителем технологии. Изменение формы металла может изменить прочность детали и положение осей. Замена поврежденной детали обычно безопаснее попытки восстановить ее геометрию способом, для которого нет предусмотренной процедуры.

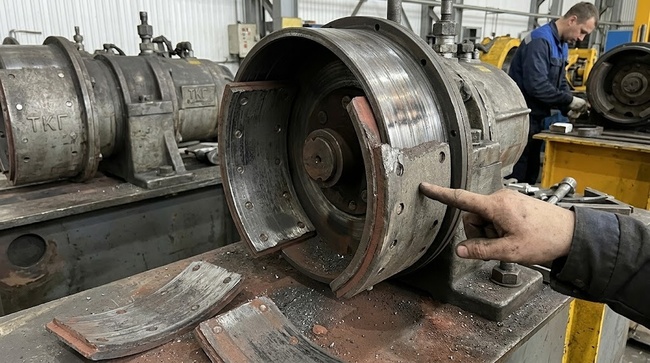

Накладки износились или повреждены
При износе фрикционных накладок меняется положение колодок относительно барабана. Рабочего материала становится меньше, геометрия контактной поверхности нарушается, а регулировочный запас постепенно расходуется. Если накладка разрушилась частично, отдельный фрагмент способен дополнительно мешать нормальному движению колодки.
Признак неисправности не всегда выглядит как полный отказ тормоза. Сначала может появиться неодинаковый зазор между колодками и барабаном, локальный нагрев, следы неравномерного контакта или изменение положения рычажной системы. При заклинивании особенно подозрителен случай, когда одна колодка отходит, а вторая остается прижатой.
Осматривают толщину и состояние обеих накладок, крепление материала к колодке, рабочую поверхность барабана и равномерность следа контакта. Трещины, отслоение, разрушение креплений и недопустимый остаточный размер требуют замены согласно документации конкретного исполнения тормоза.
Не стоит компенсировать сильный износ чрезмерным изменением регулировки. Регулировка возвращает требуемый зазор только в пределах предусмотренного диапазона, но не восстанавливает поврежденный фрикционный материал. Если колодка уже имеет механический дефект, дальнейшее изменение регулировки может лишь скрыть его до следующего срабатывания.
Электрика не отключает или не запускает гидротолкатель
Когда колодочный механизм ТКГ не растормаживается, причиной может оказаться не механика, а электрическая часть привода. При отсутствии правильного питания электродвигатель гидротолкателя не выполняет рабочий цикл. Аналогичная ситуация возникает при повреждении кабеля, контактов, коммутационной аппаратуры или самого электродвигателя.
Здесь полезно разделить два сценария. Если после команды торможения привод вообще не подает признаков работы, сначала проверяют электрическую цепь. Если двигатель включается, но шток не совершает требуемого перемещения, переходят к проверке гидротолкателя и механической передачи. Это быстрее, чем разбирать тормоз без подтверждения механического дефекта.
Проверяют наличие напряжения в предусмотренных точках цепи, состояние кабеля, клемм, контактов и аппаратов управления. Измерения выполняют по электрической схеме конкретного оборудования, поскольку напряжение питания и схема подключения зависят от исполнения привода. Работать с открытыми токоведущими частями можно только при соблюдении требований электробезопасности.
Распространенная ошибка состоит в замене гидротолкателя после того, как двигатель просто не получает питание. В обратной ситуации электрик может восстановить цепь, но заклинивший рычажный механизм снова перегрузит привод. Поэтому электрическую и механическую части проверяют как связанные узлы, но неисправность локализуют отдельно.

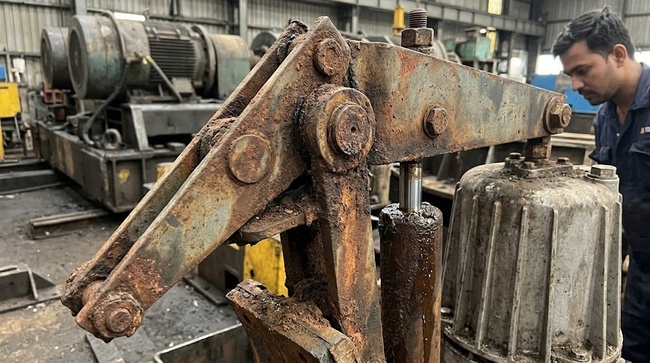

Шарниры и оси рычагов заедают
Даже исправный гидротолкатель не сможет нормально вернуть колодки, если рычажный механизм движется с большим сопротивлением. Грязь, коррозия, повреждение оси или потеря подвижности шарнирного соединения увеличивают сопротивление повороту. В определенной точке усилия возвратного механизма уже недостаточно, и колодка остается у барабана.
Такой дефект отличается от деформации тем, что геометрия деталей может оставаться визуально нормальной. Рычаг выглядит ровным, но при проверке его перемещение оказывается тугим или происходит рывками. После освобождения механизма следы коррозии или выработки часто обнаруживаются именно на осях и втулках.
Проверяют каждый шарнир отдельно: оценивают состояние осей, втулок, посадочных отверстий и наличие механических повреждений. Если деталь должна иметь смазку, используют только предусмотренный для нее состав и количество. Избыток смазочного материала не исправляет изношенную втулку и способен собирать абразивную пыль.
Заменить изношенную втулку предпочтительнее, чем компенсировать ее люфт изменением регулировки. В первом случае восстанавливается свободное перемещение рычага, во втором меняется только положение механизма и сохраняется источник заедания.
Как определить причину без полной разборки
Диагностику удобнее начинать с того, что реально наблюдается после команды на растормаживание. Если гидротолкатель не подает признаков работы, проверяют питание и электродвигатель. Если шток перемещается, но колодки не отходят полностью, осматривают рычаги, оси, шарниры и регулировку.
Если на корпусе привода видна жидкость, первым подозреваемым становится гидротолкатель. Если одна колодка имеет заметно другой зазор относительно барабана, ищут перекос рычажной системы или неравномерный износ. Если механизм после ручного освобождения движется туго, проверяют шарнирные соединения до изменения регулировок.
Есть полезное различие между неисправностью привода и механическим заклиниванием: электрическая проверка показывает, получает ли исполнительный узел команду и питание, а механическая проверка отвечает на другой вопрос, может ли созданное усилие свободно переместить колодки. Смешивать эти проверки не стоит, иначе исправный узел начинают менять из-за дефекта соседнего элемента.
Что проверить после устранения неисправности
После ремонта проверяют не только отсутствие заклинивания. Нужно убедиться, что колодки отходят от барабана, рычаги перемещаются без перекоса, гидротолкатель не теряет рабочую жидкость, электрический привод срабатывает штатно, а регулировочные зазоры соответствуют документации конкретного исполнения ТКГ.
Отдельно контролируют отсутствие постоянного контакта накладки с барабаном. Если оставить даже небольшой контакт, при вращении барабан будет нагревать фрикционную пару, а износ накладки ускорится. После регулировки полезно повторить несколько циклов срабатывания и проверить, возвращается ли механизм в одно и то же исходное состояние.
Если после устранения одной неисправности тормоз снова начинает клинить, не стоит повторять регулировку. Повторяемость симптома указывает на сохранившуюся механическую причину, неправильную геометрию или неисправность привода. В таком случае узел разбирают по ремонтной документации и проверяют детали, которые при поверхностном осмотре могли остаться вне внимания.
