Промышленный электропривод нельзя обезопасить одним аппаратом. Короткое замыкание требует мгновенного отключения, длительная перегрузка приводит к нагреву обмоток, а заклинивание механизма вызывает резкий рост нагрузки. Поэтому в шкафах управления используют комбинацию устройств: автоматический выключатель, тепловое реле, пускатель электромагнитный ПМЛ, реле тока, аппараты контроля фаз, температуры, напряжения.
Основные задачи распределяются так:
- отключение при коротком замыкании;
- предотвращение перегрева при длительной перегрузке;
- обнаружение пропадания фазы;
- контроль перекоса фаз;
- контроль напряжения;
- выявление заклинивания;
- контроль температуры;
- обнаружение утечек;
- резервирование отдельных функций;
- коммутация силовой цепи.
Главная ошибка — считать контактор универсальным защитным устройством. Он предназначен прежде всего для коммутации. Например, ПМЛ обеспечивает дистанционный запуск и остановку асинхронных приводов, а установка теплового элемента добавляет функцию отключения при перегрузке.

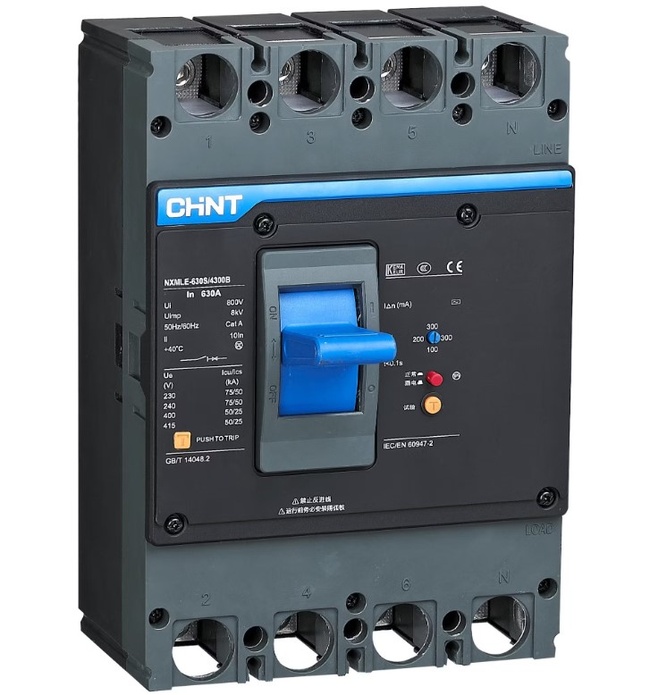

1. Автоматическое отключение при коротком замыкании
При КЗ сопротивление аварийного участка резко падает. Поэтому величина нагрузки возрастает за очень короткое время. Если цепь не отключить, нагрев проводников может привести к повреждению изоляции, контактов или обмоток.
Для такой ситуации применяют автоматический выключатель либо предохранители. Аппарат выбирают с учетом номинальных параметров сети, мощности установки, сечения кабеля, а также пусковых характеристик привода.
Ориентироваться только на рабочий номинал нельзя. Асинхронная машина во время запуска кратковременно потребляет значительно больше расчетного значения. Слишком чувствительный мгновенный расцепитель способен отключить питание еще до завершения разгона.
Здесь автомат отличается от тепловой аппаратуры назначением. Первый реагирует на аварийные сверхтоки, второе устройство рассчитано прежде всего на длительную перегрузку.

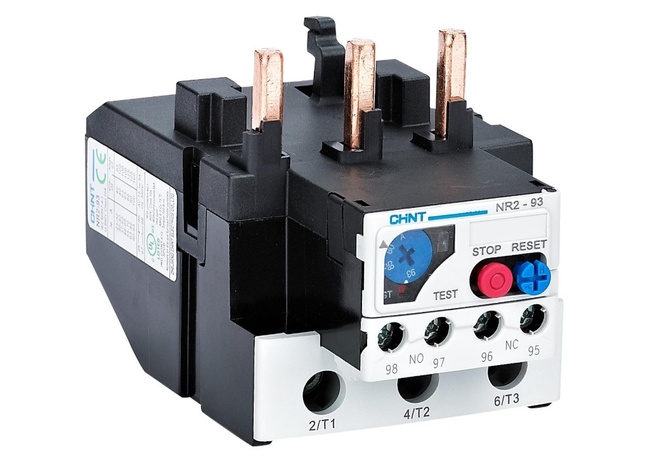

2. Тепловое отключение при длительной перегрузке
Неисправность механизма далеко не всегда вызывает короткое замыкание. Заблокированный насос, перегруженный конвейер либо увеличившееся сопротивление редуктора повышают нагрузку постепенно.
Тепловое реле реагирует на нагрев, связанный с продолжительным превышением установленного значения. При срабатывании его контакт размыкает цепь катушки пускателя, после чего силовые контакты отключают агрегат.
Уставку подбирают по номинальному режиму конкретного привода. Завышенное значение оставляет перегруженную установку работать дольше допустимого. Заниженное приводит к отключениям во время штатного запуска.
В отличие от автоматического расцепителя, тепловой элемент учитывает не только величину нагрузки, но и продолжительность ее воздействия.

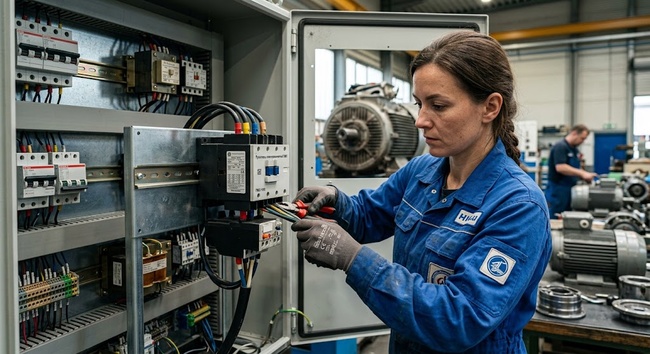

3. Пускатель ПМЛ для управления силовой цепью
Пускатель электромагнитный ПМЛ объединяет силовую коммутацию с цепью управления. В стандартной схеме его катушка получает команду от кнопок, контроллера или другого устройства. После подачи напряжения замыкаются главные контакты.
При наличии теплового элемента можно разорвать цепь катушки при перегрузке. После этого привод отключается без непосредственного переключения силовых контактов оператором.
Однако ПМЛ не следует рассматривать как замену аппарату от КЗ. Силовую ветвь требуется защищать отдельно.
Для простой установки связка «автомат + ПМЛ + тепловой элемент» часто оказывается понятнее сложного электронного комплекса. При большом количестве контролируемых параметров ситуация меняется: электронный модуль способен объединить несколько функций.

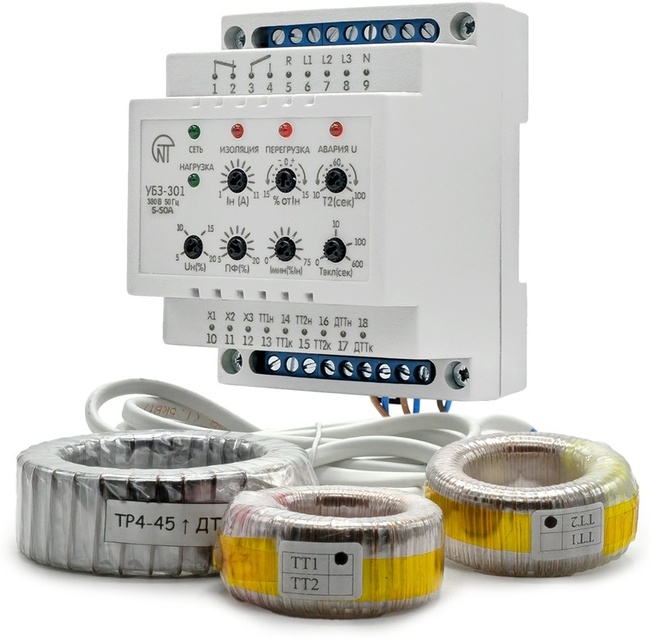

4. Контроль нагрузки с помощью токового устройства
Реле тока отслеживает проходящую через цепь величину. При превышении заданной уставки его контакт меняет состояние, формируя команду отключения либо сигнал для автоматики.
Такой вариант полезен, когда нужно отслеживать конкретный рабочий сценарий. Например, резкое увеличение нагрузки насоса может указывать на блокировку рабочего колеса. У конвейера аналогичный признак способен появиться при механическом зажиме.
Но высокая величина не всегда означает поломку. На нее влияют напряжение сети, режим запуска, механическая нагрузка. Поэтому одну уставку нельзя считать универсальной для разных приводов.
Если электронный контроллер уже измеряет фазные параметры, отдельный аппарат имеет смысл только при наличии дополнительной функции или независимого канала отключения.
5. Отключение при пропадании фазы
Трехфазная установка рассчитана на определенное распределение напряжений. При исчезновении одной фазы режим меняется: оставшиеся ветви могут получить повышенную нагрузку, а нагрев обмоток увеличивается.
Тепловая аппаратура способна реагировать на последствия такого режима. Для более прямого контроля используют устройство контроля фаз, которое отслеживает наличие всех фаз.
Ошибка возникает, когда обычный автомат считают полноценным детектором обрыва. Его основная задача — отключение при сверхтоке и КЗ. Сам факт отсутствия одной фазы не обязательно вызывает требуемое срабатывание.
Для критичного оборудования отдельный контроль фаз дает более предсказуемый результат.
6. Контроль чередования фаз и перекоса
Наличие трех фаз еще не означает, что питание соответствует расчетному режиму. Неправильное чередование способно изменить направление вращения.
Для насоса это может привести к обратной работе рабочего колеса. Для вентилятора — к снижению производительности или изменению воздушного потока. После ремонта вероятность такой ошибки возрастает, если две жилы поменяли местами.
Устройство контроля фаз сравнивает состояние питающей сети до включения контактора. При недопустимой последовательности команда на запуск блокируется.
Здесь функции различаются. Тепловая аппаратура реагирует на последствия неправильного режима, тогда как фазовый контроллер обнаруживает проблему непосредственно в сети.
7. Контроль напряжения
Выход напряжения за допустимый диапазон меняет режим электромагнитной машины. При пониженном значении для сохранения требуемого момента может увеличиваться потребление. Это повышает нагрев.
Реле контроля напряжения сравнивает фактическое значение с заданными пределами. При выходе за уставку оно снимает команду с контактора.
Такой способ особенно полезен там, где качество питания влияет на работу оборудования. Но внешнее устройство не всегда требуется для привода с преобразователем частоты: часть функций уже реализуется средствами самого преобразователя.
Нельзя диагностировать причину неисправности только по напряжению. Аналогичный рост нагрузки способен возникнуть из-за механического сопротивления.
8. Контроль температуры
Токовая аппаратура оценивает нагрев косвенно. Реальная температура зависит также от охлаждения, температуры окружающего воздуха, состояния вентиляционных каналов, загрязнения корпуса.
Поэтому для ответственных установок используют датчики температуры. Их размещают в предусмотренных конструкцией точках: например, внутри обмоток либо около подшипников.
Представим агрегат с забитым вентиляционным каналом. Потребление остается в допустимых пределах, однако тепло отводится хуже. Обычная токовая схема этого не обнаружит, а температурный датчик зафиксирует фактический перегрев.
Поэтому температурный контроль закрывает задачу, которую невозможно полностью решить измерением нагрузки.
9. Выявление заклинивания
При блокировке вала ротор не может нормально разогнаться. Потребление остается высоким дольше штатного времени запуска, поэтому обмотки быстро нагреваются.
Обычное тепловое устройство способно отключить установку после накопления теплового эффекта. Электронный контроллер может сделать это раньше, если умеет отличать нормальный запуск от затяжного разгона.
Сценарии зависят от оборудования. У насоса причиной бывает заблокированное рабочее колесо, у конвейера — зажатая лента, у вентилятора — посторонний предмет.
Здесь особенно полезен контроль не только величины нагрузки, но и времени. Кратковременный высокий показатель при нормальном запуске не должен приводить к преждевременному отключению.

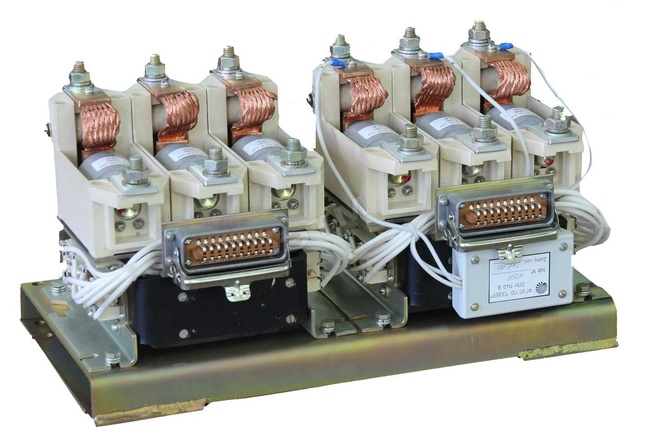

10. Контактор как элемент коммутации
Контакторы выполняют включение и отключение силовых цепей по команде управления. Они рассчитаны на многократные коммутации при заданных условиях эксплуатации.
При выборе учитывают рабочее напряжение, номинальный режим, категорию применения, частоту включений, характеристики нагрузки, напряжение катушки.
Контактор КВ и контактор КТ нельзя сравнивать только по номинальному току. Это аппараты разных серий и конструктивных исполнений. В частности, КВ встречается в вакуумном исполнении, тогда как КТ-6000 относится к электромагнитным контакторам открытого исполнения.
Еще одна ошибка — считать контактор аппаратом КЗ-защиты. При аварийном сверхтоке он не должен самостоятельно выполнять функцию автоматического расцепителя. Его задача — коммутация по команде цепи управления.
Как подобрать комбинацию устройств
Для типового трехфазного привода схема может выглядеть следующим образом:
КЗ → автоматический аппарат;
перегрузка → тепловая или электронная аппаратура;
коммутация → контактор либо ПМЛ;
пропадание фазы → контроль фаз;
перегрев → температурный датчик;
заклинивание → контроль нагрузки + времени.
Полный набор нужен далеко не всегда. Небольшой насос, компрессор с тяжелым пуском и привод конвейера имеют разные аварийные сценарии.
Для простой установки обычно достаточно согласованной связки автомата, пускателя и теплового элемента. Для сложного оборудования оправдан электронный контроллер с несколькими измерительными функциями.
При настройке проверяют номинальные параметры привода, диапазон уставок, характеристики контактора, режим запуска. После монтажа контролируют направление вращения, рабочее потребление, время разгона, состояние фаз, работу цепи отключения.
Создавать искусственное короткое замыкание для проверки автомата нельзя. Аварийные испытания выполняют предусмотренным производителем способом.
Правильно подобранная схема должна отключать неисправный участок до опасного нагрева, но не мешать штатному запуску. Именно согласование аппаратов между собой определяет результат, а не количество установленных устройств.
