При проектировании вводно-распределительных устройств автоматический выключатель обычно устанавливают на вводе питающей линии. Такое решение позволяет отключить объект при коротком замыкании или перегрузке, обеспечить безопасное обслуживание электроустановки и локализовать повреждение до его распространения по внутренней сети.
Основные требования определяются Правилами устройства электроустановок (ПУЭ), а также действующими национальными нормативными документами. Конкретная схема зависит от категории электроснабжения, системы заземления, расчетного тока и назначения объекта.
Почему ввод нуждается в собственной защите
Вводной участок соединяет внешнюю питающую сеть с распределительным оборудованием здания. Если повреждение возникает до групповых линий, защитные аппараты отдельных цепей не смогут его устранить. В этом случае отключение обеспечивает именно вводной аппарат.
Кроме защиты кабеля и шинопроводов, вводное отключение необходимо для обслуживания оборудования. Перед ремонтом распределительного щита напряжение снимают с его внутренних цепей одним коммутационным аппаратом. Такой способ безопаснее, чем последовательное отключение отдельных отходящих линий.
Что требуют нормативные документы
Общее требование сводится к тому, что питающая линия должна иметь защиту от короткого замыкания и перегрузки. Если она отсутствует на стороне источника питания или ее параметры не обеспечивают сохранность вводного кабеля, ее предусматривают на вводе объекта.
При выборе схемы учитывают несколько факторов:
- допустимый длительный ток кабеля;
- расчетную нагрузку объекта;
- ожидаемый ток короткого замыкания;
- отключающую способность аппарата;
- селективность с защитой отходящих линий.
Нормативы не ограничиваются требованием установить защитный аппарат. Он должен отключать аварийный участок раньше, чем тепловое или электродинамическое воздействие повредит проводники либо оборудование.
Когда используют автоматический выключатель, а когда достаточно разъединителя
Эти устройства решают разные задачи, хотя внешне могут быть похожи.

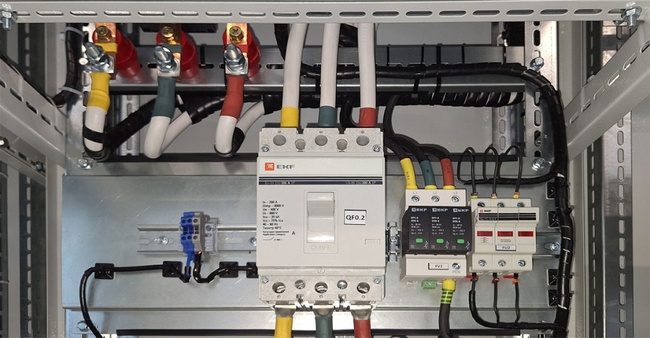

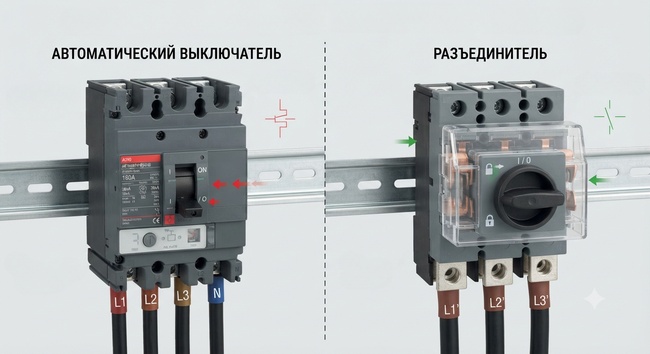

Автоматический выключатель самостоятельно отключает цепь при перегрузке или коротком замыкании благодаря встроенным расцепителям. После устранения причины его можно вернуть в рабочее положение без замены плавкой вставки.
Разъединитель предназначен только для коммутации обесточенной цепи и создания видимого разрыва. Он не рассчитан на отключение аварийных токов. Поэтому заменить ВЗУ разъединителем можно только тогда, когда защита уже обеспечена другим устройством, установленным выше по схеме и удовлетворяющим нормативам по селективности и защите линии.
Именно это отличие часто становится причиной ошибок при модернизации распределительных щитов.
Почему важна селективность защиты
Если на одной из отходящих линий произошло короткое замыкание, желательно отключить только поврежденную цепь. При верно подобранных характеристиках сначала срабатывает аппарат ближайшей к месту аварии ступени.
Если селективность отсутствует, вводное устройство может отключиться одновременно с групповым или даже раньше него. Тогда без напряжения остается весь объект, хотя повреждение возникло лишь в одной линии.
Добиться селективной работы удается подбором номиналов, времятоковых характеристик и отключающей способности оборудования. Для крупных распределительных устройств дополнительно выполняют расчет токов короткого замыкания и проверяют координацию защит.
Распространенные ошибки при проектировании
Одна из наиболее частых ошибок — выбор аппарата только по рабочему току нагрузки. Такой подход не учитывает возможный ток короткого замыкания. Если отключающая способность окажется ниже расчетной, аппарат может не справиться с аварийным режимом.
Другая проблема возникает при замене оборудования без проверки существующей схемы. Новый аппарат может изменить селективность защиты, из-за чего при повреждении одной линии будет отключаться весь распределительный щит.
Встречается и обратная ситуация: ввод защищен устройством с чрезмерно большим номиналом. Кабель оказывается недостаточно защищен от перегрузки, поскольку расцепитель срабатывает позже допустимого для проводника времени.
Особенности выбора оборудования
Подбор вводного устройства начинают не с каталога производителя, а с расчета параметров сети. Необходимо определить расчетную нагрузку, способ прокладки кабелей, ожидаемый ток короткого замыкания и условия эксплуатации.
После этого проверяют:
- соответствие номинального тока нагрузке и кабелю;
- отключающую способность;
- характеристику срабатывания;
- возможность селективной работы;
- совместимость со схемой вводно-распределительного устройства.
Если объект относится к промышленным предприятиям или административным зданиям с высокой нагрузкой, расчеты выполняют для всей системы защиты, а не только для одного аппарата.
Установка главного автомата определяется не только требованиями нормативных документов, но и логикой построения безопасной системы электроснабжения. Он ограничивает последствия короткого замыкания, защищает вводную линию, позволяет безопасно обслуживать распределительное оборудование и обеспечивает согласованную работу всей системы защиты.
При выборе нужно учитывать не только номинальный ток, но и отключающую способность, селективность, параметры питающей сети и характеристики кабеля. Именно комплексная проверка позволяет построить вводно-распределительное устройство, которое сохранит работоспособность при аварийных режимах и будет отвечать требованиям действующих норм.
